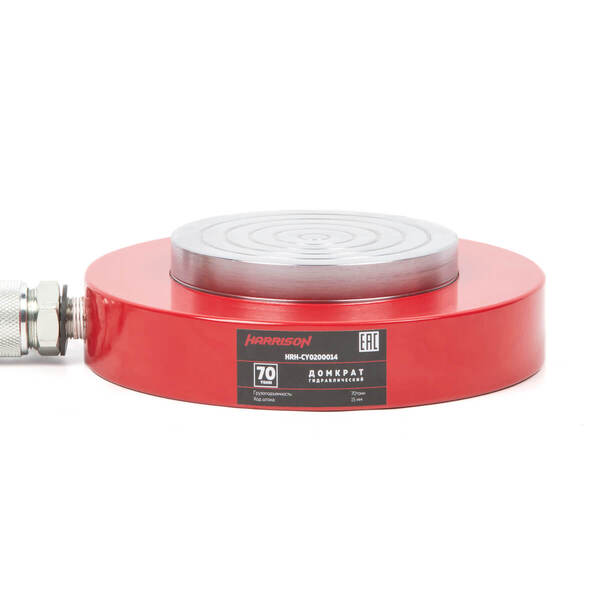

Домкрат гидравлический однополостной ультратонкий 70 т, ход 15 мм Harrison

Описание

Гидравлический домкрат однополостной ультратонкий Harrison модели HRH-CY03000002 (ранее HRH-CY0200014) предназначен для подъёма и перемещения тяжёлых грузов при монтажно-демонтажных работах в условиях экстремально ограниченного пространства. Грузоподъёмность 70 т при высоте в закрытом состоянии всего 40 мм позволяет выполнять задачи, недоступные для стандартного оборудования. Рабочее давление до 700 бар, ход штока 15 мм.

Технические характеристики

• Грузоподъёмность: 70 т
• Ход штока: 15 мм
• Высота в закрытом состоянии: 40 мм
• Внешний диаметр: 190 мм
• Вес: 9 кг
• Рабочий объём масла: 0,15 л
• Рабочее давление: до 700 бар
• Тип возврата штока: гравитационный
• Присоединение: быстроразъёмные соединения (БРС) с пылезащитными колпачками

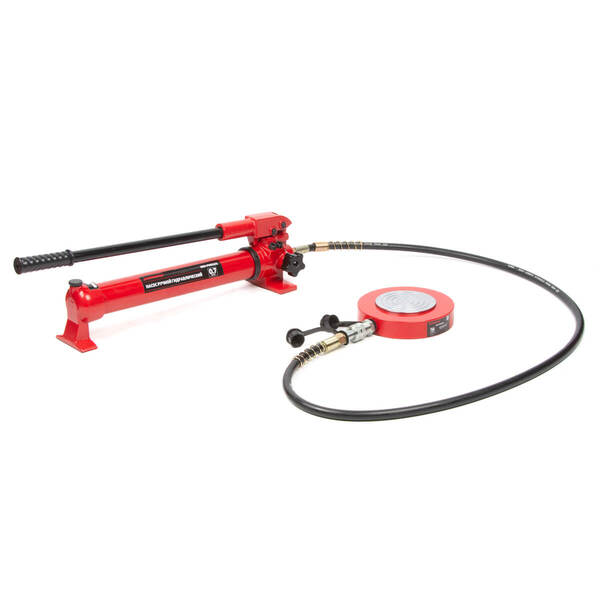

• Рекомендованный насос: HRH-PM01101, HRH-PM02201

Особенности и преимущества

• Сверхмалая высота: работа в зазорах от 40 мм, где стандартные домкраты неприменимы
• Высокая грузоподъёмность: 70 т при компактных габаритах и весе 9 кг

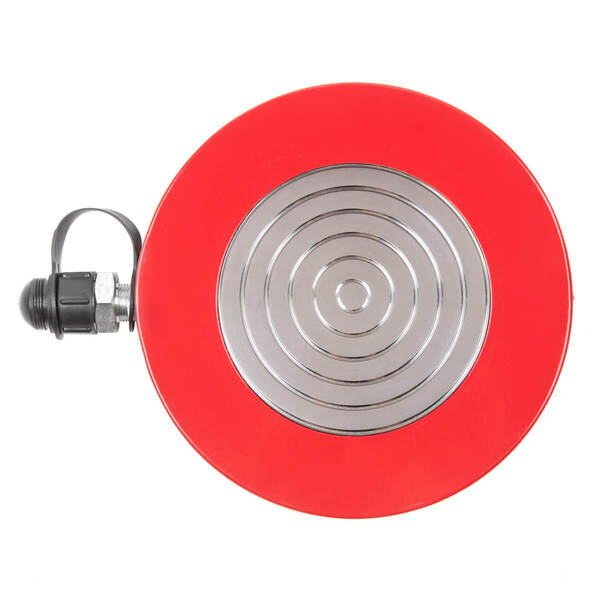

• Рифлёная опорная часть штока: предотвращает скольжение груза при подъёме
• Гравитационный возврат: шток возвращается под весом нагрузки, без пружины
• Быстроразъёмные соединения: быстрое подключение к насосу, пылезащитные колпачки в комплекте
• Надёжность: высокопрочная легированная сталь, современные уплотнения, ресурс от 10 000 циклов
• Универсальность: совместимость с насосами серии HRH-PM и рукавами 700 бар

Применение

Домкрат используется для:

• Монтажа и выверки тяжёлого технологического оборудования с минимальным зазором
• Подъёма и фиксации узлов при ремонте спецтехники, ж/д транспорта, судов
• Запрессовки и выпрессовки крупногабаритных подшипников, втулок, фланцев
• Строительных работ: подъём плит, балок, металлоконструкций с малым просветом
• Промышленных прессов и стапелей: точное позиционирование с высоким усилием
• Спасательных операций: работа в аварийных зонах с экстремальными ограничениями по высоте

Требования к гидравлической системе

1. Насос: ручной или электрический, давление до 700 бар, совместимость с минеральными маслами
2. Масло: гидравлическое масло ISO VG 32–46, температура эксплуатации от −20°C до +60°C
3. Рукава высокого давления: номинальное давление не менее 700 бар, длина с учётом мобильности
4. Фильтрация: очистка масла от частиц >25 мкм для предотвращения износа уплотнений
5. Безопасность: манометр для контроля давления, предохранительный клапан в линии нагнетания

Комплектация

• Гидравлический домкрат HRH-CY03000002
• Пылезащитные колпачки на БРС (установлены)
• Инструкция по эксплуатации
• Гарантийный талон

Гарантия и сервис

Официальная гарантия производителя — 12 месяцев. Сервисное обслуживание, поставка запасных частей и ремкомплектов (манжеты, кольца, уплотнения) осуществляются через авторизованные центры в РФ. Указанная цена включает НДС. Техническая поддержка: +7 (961) 777-49-49 (Екатеринбург, Свердловская область).

Доставка

Отгрузка по России — со склада в Екатеринбурге (ул. Малышева 122Б). Самовывоз: по предварительной заявке. При заказе комплекта оборудования — бесплатная консультация по подбору насоса и рукавов.

Подойдёт ли этот домкрат для работы в зазоре 45 мм?

Да. Высота домкрата в закрытом состоянии составляет 40 мм, ход штока — 15 мм. При зазоре 45 мм останется 5 мм запаса, что достаточно для установки. Максимальный подъём будет ограничен доступным пространством — учитывайте это при планировании работ.

Какой насос нужен для домкрата 70 т?

Рекомендованы насосы серии Harrison с давлением до 700 бар: ручной HRH-PM01101 или электрический HRH-PM02201. Расход масла на полный ход — 0,15 л. Для частой эксплуатации предпочтительнее электрический насос с автостопом.

Можно ли использовать домкрат в горизонтальном положении?

Да, однополостные цилиндры работают в любом положении. Однако при горизонтальной установке рекомендуется фиксация корпуса и обеспечение усилия для возврата штока, так как гравитационный механизм в этом случае не сработает.

Как обслуживать домкрат для продления ресурса?

Рекомендуется: визуальный осмотр уплотнений и корпуса перед каждым использованием, очистка штока от абразива, замена масла в системе раз в год, хранение в сухом помещении. Ремкомплект — при появлении подтёков или снижении усилия.
